台达IFD9506以太网通讯转换模组操作手册
1. 产品概述
台达IFD9506是一款高性能的以太网通讯转换模组，设计用于将传统工业现场总线（如Modbus RTU/ASCII）或特定控制器协议，无缝转换至基于标准以太网（TCP/IP）的通讯网络。它实现了设备层网络与信息层网络的集成，为工业自动化系统提供灵活、高效的远程监控与数据交换解决方案。
2. 主要特性与规格
- 通讯接口：
- 1个10/100Mbps自适应以太网端口（RJ45）。
- 1个串行通讯端口（通常为RS-232/485，具体取决于型号）。
- 支持协议：
- 以太网侧：Modbus TCP服务器/客户端、TCP Socket、UDP等。
- 串行侧：Modbus RTU/ASCII主站/从站、自由格式ASCII等。
- 供电电源：通常为24VDC（范围请参考具体型号标签）。
- 工作环境：适用于标准工业环境（如温度：0~55°C）。
- 安装方式：标准DIN导轨安装。
3. 硬件安装与接线
步骤1：安装
将IFD9506模组卡入标准35mm DIN导轨，确保安装稳固。
步骤2：电源接线
将稳定的24VDC电源正极（+）连接到模组的“+V”端子，负极（-）连接到“COM”端子。务必确认电源电压在允许范围内，极性正确。
步骤3：网络接线
使用标准RJ45网线，一端连接IFD9506的以太网端口，另一端连接至交换机、路由器或上位机（如工业计算机、HMI、SCADA系统）。
步骤4：串行设备接线
根据连接的串行设备（如PLC、仪表、驱动器）的接口类型（RS-232或RS-485），使用屏蔽双绞线正确连接至IFD9506的串行端口端子（如DATA+、DATA-、GND等）。对于RS-485网络，请注意终端电阻的设置。

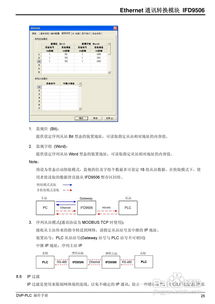

4. 软件配置与参数设置
IFD9506通常需要通过专用的配置工具（如台达提供的“IFD Series Configuration Utility”软件）或网页（Web Server）界面进行设置。
基本配置流程：
1. 连接与上电：将配置用电脑与IFD9506置于同一以太网子网，或通过串口直连。给模组上电。
2. 查找设备：运行配置软件，使用“Search”或“Auto Scan”功能查找网络上的IFD9506设备。
3. 设置IP地址：为IFD9506分配一个固定的、与网络规划一致的IP地址、子网掩码和默认网关。
4. 配置通讯参数：
- 串行端口参数：设置波特率（如9600、19200）、数据位、停止位、校验方式，需与所连串行设备完全一致。
- 协议转换规则：设定工作模式（如Modbus TCP转Modbus RTU），定义TCP端口号（Modbus TCP默认502）、设备地址映射关系等。
- 保存与重启：将配置参数下载（Download）至IFD9506，并重启模组使新设置生效。
5. 通讯测试与诊断
- 指示灯状态：观察模组上的“PWR”（电源）、“RUN”（运行）、“ETH”（以太网连接/活动）、“COM”（串口活动）等LED指示灯，判断基本工作状态。
- Ping测试：在电脑的命令提示符中，使用
ping [IFD9506的IP地址]命令，测试网络连通性。 - 软件测试：使用Modbus调试软件（如ModScan、Modbus Poll）或网络调试助手，模拟主站向IFD9506及背后的串行设备发送读/写命令，验证数据转换与传输是否正常。
- 网页诊断：部分型号支持通过浏览器访问其IP地址，进入内置网页查看详细状态、日志和进行简单配置。
6. 故障排除
| 现象 | 可能原因 | 解决措施 |
|------|----------|----------|
| PWR灯不亮 | 电源未接通或电压不正确 | 检查电源接线与电压 |
| ETH灯不亮/不闪烁 | 网线故障或网络设备问题 | 更换网线，检查交换机/路由器端口 |
| 无法Ping通 | IP地址设置错误，网络不在同一子网 | 检查并修正电脑和IFD9506的IP设置 |
| 通讯数据错误或无响应 | 串行参数设置不匹配；协议映射错误 | 核对串口设备与IFD9506的波特率等参数；检查Modbus地址映射 |
| 模组无法被配置软件找到 | 防火墙阻止，物理连接问题 | 暂时关闭防火墙，检查物理连接；尝试通过串口直接配置 |
7. 安全与维护注意事项
- 在进行接线或拆卸前，请务必断开电源。
- 确保使用符合工业环境的屏蔽电缆，并良好接地，以增强抗干扰能力。
- 定期检查连接线是否松动，模组运行指示灯是否正常。
- 保存好您的配置参数文件，以便在更换或维护时快速恢复设置。
- 请勿在超出规格书规定的环境条件下使用本产品。
8. 附录与技术支持
- 本手册为通用操作指南，具体细节请务必参考随设备提供的官方完整版手册。
- 有关最新固件、配置软件及详细技术资料，请访问台达电子官方网站或联系当地授权代理商。
- 在进行复杂网络集成或遇到无法解决的问题时，建议寻求专业工程师的支持。
