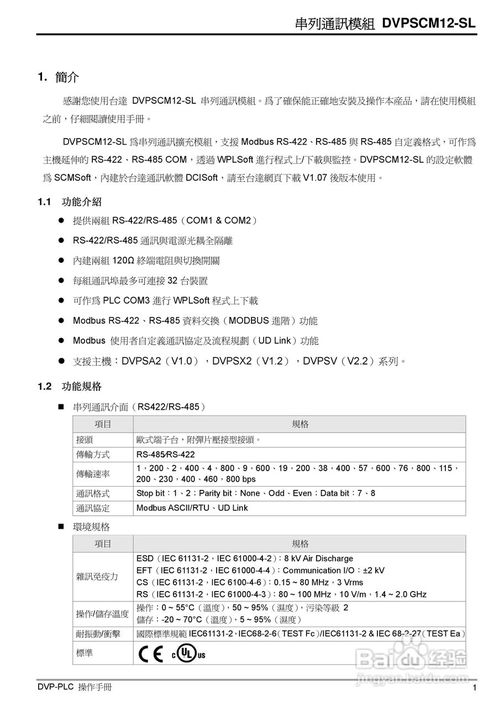

产品概述
台达DVPSCM12-SL是一款专为台达DVP系列可编程逻辑控制器（PLC）设计的串列通讯模组。它提供RS-485与RS-422标准接口，支持多种通讯协议，是构建工业自动化控制系统网络、实现设备间数据交换的关键组件。
主要规格与特性
- 通讯标准：兼容RS-485与RS-422。
- 通讯速率：支持1200bps至115200bps的可编程波特率。
- 通讯协议：支持台达PLC专用协议（如MODBUS ASCII/RTU从站模式），并可透过PLC程序实现自定义协议通讯。
- 电气隔离：内置光耦合器隔离，有效提升系统抗干扰能力与稳定性。
- 连接端子：采用可拆卸式螺丝端子台，方便接线与维护。
- 状态指示：配备LED指示灯，用于显示电源、运行及通讯状态。
硬件安装与接线
- 安装：将DVPSCM12-SL模组插入DVP系列PLC主机右侧的扩展插槽，直至卡扣锁紧。
- 电源：模组工作电源由PLC主机背板总线提供，无需外接电源。
- 接线：
- RS-485接线：使用双绞屏蔽电缆。将设备的“Data+”接至模组的“A”（或“+”）端子，“Data-”接至“B”（或“-”）端子。务必连接“FG”端子至系统地线，并将电缆屏蔽层单点接地，以抑制噪声。
- RS-422接线（全双工）：
- 发送端：TXD+ 接对方 RXD+，TXD- 接对方 RXD-。
- 接收端：RXD+ 接对方 TXD+，RXD- 接对方 TXD-。
- 在总线两端，建议连接120Ω终端电阻（模组上通常有拨码开关或跳线选择）以匹配阻抗，减少信号反射。
软件设定与参数配置
通讯功能需通过PLC程序进行设定与控制。主要步骤如下：
- 确定模组位置：根据模组在PLC扩展机架上的物理位置，确定其对应的“模块编号”（如K1, K2...）。
- 使用应用指令：在台达PLC编程软件（如ISPSoft）中，利用特定的串列通讯指令进行配置。核心指令通常为 “MODRW” 或 “RS” 指令（取决于协议）。
- 设定通讯参数：通过指令或数据寄存器设定以下关键参数：
- 波特率 (D1036/D1037)
- 数据位、停止位、校验位 (D1039)
- 通讯协议模式 (D1120)
- 站号地址 (当作为MODBUS从站时)
- 数据交换：配置完成后，即可通过指定的数据寄存器（如D区寄存器）进行数据的读取与写入。例如，使用MODBUS协议时，主站可通过功能码03/06等访问PLC内部的寄存器地址。
操作流程示例（以MODBUS RTU从站模式为例）
- 硬件正确安装与接线。
- 在PLC编程软件中新建项目，选择正确的PLC型号。
- 在设备配置中，添加DVPSCM12-SL模组到相应的扩展槽位。
- 在初始化程序段（如M1002触点后）中，写入MOV指令，将通讯参数（波特率、格式等）传送到指定的特殊数据寄存器中。
- 编写主控程序，处理来自通讯端口的数据。数据通常存储在特定的数据寄存器中，可通过梯形图逻辑进行读取、计算和输出。
- 将程序下载至PLC，并将PLC运行模式切换至“RUN”。
- 使用上位机（如SCADA、HMI或MODBUS测试软件）配置相同的波特率、校验等参数，设定PLC的站号地址，即可开始进行通讯测试。
故障排除与维护
- 无法通讯：
- 检查硬件接线是否正确、牢固，特别是A/B（+/-）线序。
- 确认PLC、模组及上位设备的波特率、数据位、停止位、校验位设置完全一致。
- 检查PLC程序中的通讯参数初始化是否正确执行。
- 确认终端电阻在总线两端是否已正确启用。
- 通讯不稳定（误码、断线）：
- 确保使用屏蔽双绞线，且屏蔽层已良好接地。
- 使通讯线远离强电线路（如电机驱动线、电源线）。
- 检查系统接地是否良好，避免地电位差。
- 降低通讯波特率测试。
- 模组指示灯异常：
- PWR灯不亮：检查PLC主机是否供电，模组是否安装到位。
- RUN灯不亮/闪烁：PLC可能处于停止（STOP）模式或程序错误。
- COM灯不闪烁：表示无数据收发，请检查通讯配置与连接。
安全注意事项
- 安装、拆卸或接线前，请务必切断所有相关设备的电源。
- 请勿在易燃、易爆环境中使用本产品。
- 确保接线符合当地电气法规与标准。
- 本手册内容仅供参考，详细及最新信息请参阅台达电子官方网站提供的完整版技术手册。
